详解OCM add-on插件

By 殷智伟 @zhiweiyin318 | Wednesday, May 24, 2023

OCM add-on插件概述

OCM （open-cluster-management）是一个专注于Kubernetes应用跨多集群和多云的管理平台，提供了集群的注册，应用和负载的分发，调度等基础功能。Add-on插件是OCM提供的一种基于基础组建的扩展机制，可以让Kubernetes生态的应用很容易迁移到OCM平台上，拥有跨多集群多云的编排和调度的能力。

在OCM平台上，add-on插件可以实现不同被管理集群（Spoke）上应用的不同的配置，也可以实现从控制面（Hub）获取数据到Spoke集群上等功能。比如：你可以使用managed-serviceaccount add-on插件在Spoke集群上将指定的ServiceaCount信息返回给Hub集群，可以使用cluster-proxy add-on插件建立一个从spoke到hub的反向代理通道。

现阶段OCM社区已经有的一些add-on：

Application lifecycle management add-on插件提供了一套通过Subscriptions订阅channel，将github仓库，Helm release或者对象存储仓库的应用分发到指定Spoke集群上的机制。
Cluster proxy add-on插件通过反向代理通道提供了Hub和Spoke集群之间L4网络连接。
Managed service account add-on插件可以让Hub集群管理员很容易管理Spoke集群上serviceaccount。
Policy framework 和 Policy controllers add-on插件可以让Hub集群管理员很轻松为Spoke集群部署安全相关的policy策略。
Submarine Addon add-on插件可以让Submarine 和OCM方便集成，为被管理集群提供跨集群的Pod和Service网络互相访问的能力。
Multicluster Mesh Addon add-on插件为OCM被管理集群提供了跨集群Service Mesh服务。

本文将详细介绍add-on插件的实现机制。

OCM add-on 插件实现机制

通常情况下一个add-on插件包含2部分组成：

Add-on Agent 是运行在Spoke集群上的任何Kubernetes资源，比如可以是一个有访问Hub权限的Pod，可以是一个Operator，等等。
Add-on Manager 是运行中Hub集群上的一个Kubernetes控制器。这个控制器可以通过ManifestWork 来给不同Spoke集群部署分发Add-on Agent所需要的Kubernetes资源, 也可以管理Add-on Agent所需要的权限等。

在OCM Hub集群上，关于add-on插件有2个主要的API：

ClusterManagementAddOn: 这是一个cluster-scoped的API，每个add-on插件必须创建一个同名的实例用来描述add-on插件的名字和描述信息，以及配置，安装部署策略等。
ManagedClusterAddOn: 这是一个namespace-scoped的API，部署到spoke集群的namespace下的和add-on同名的实例用来触发 Add-on Agent安装部署到该Spoke集群。我们也可以通过这个API获取这个add-on插件的agent的健康状态信息。

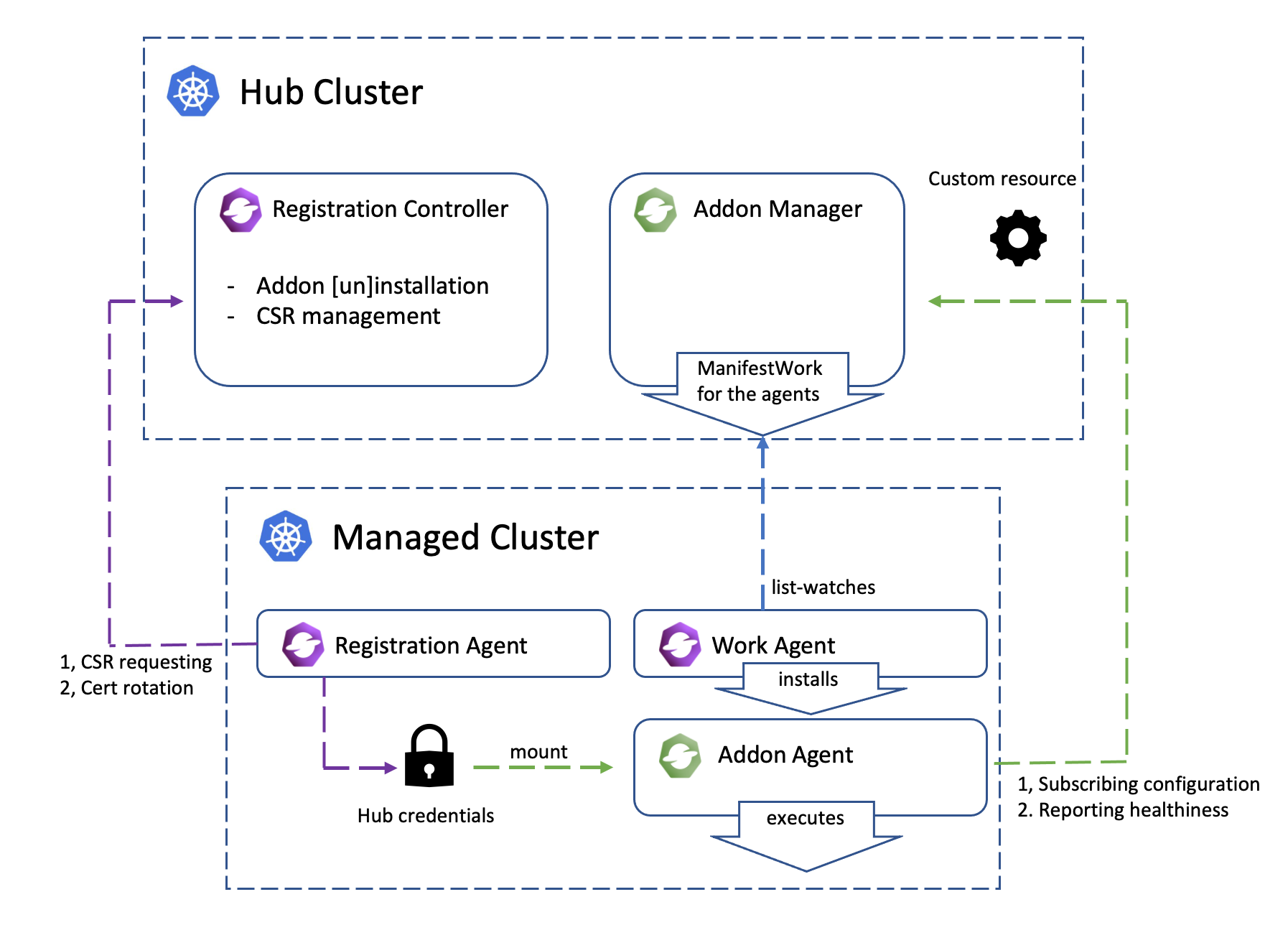

Add-on 插件架构如下：

创建：

Add-on Manager 监控managedClusterAddOn 来创建manifestWork把Add-on Agent部署到Spoke集群上，也可以根据配置的部署策略只将agent部署到策略选中的集群上。

如果Add-on Agent 需要访问Hub集群，registration-agent会根据managedClusterAddOn 中的注册信息来向Hub集群发起CSR请求来申请访问Hub集群的权限，Add-on Manager 根据自定义的approve策略来检查CSR请求，approve后，创建对应的RBAC 权限给agent，registration-agent 会生成一个含有指定权限的kubeconfig secret， agent可以通过这个secret来访问Hub集群。

原生Kubernetes CSR只支持kubernetes.io/kube-apiserver-client,kubernetes.io/kube-apiserver-client-kubelet 和kubernetes.io/kubelet-serving 这几种签名者（signer），我们可以提供让用户自定义证书和签名者来访问非kube-apiserver的服务，在Add-on Manager上可以自定义验证签名者和证书是否正确来完成add-on的注册。

健康检查：

Add-on Agent可以通过addon-framework提供的lease功能在Spoke集群上维护一个lease，registration-agent 监控这个Lease，并通过Lease状态判断Agent是否健康，并更新到Hub集群的managedClusterAddOn的Available状态中。用户也可以通过其他自定义方式来进行agent的健康检查，比如通过Add-on ManifestWork中某个资源的字段来判断agent是否健康。

开发：

OCM 社区提供了一个addon-framework的库，可以方便开发者快速开发自己的add-on插件Manager，也可以将自己的Kubernetnes 应用通过addon-framework便捷的以add-on插件的形式迁移到OCM多集群上。

开发者将自己的Agent侧要部署的资源以Helm Chart或者Go Template的形式直接拷贝到工程目录，通过调用addonfactory就可以完成整个add-on注册，配置，健康检查等所有功能。详细请参考add-on 开发指引.

例子

我们以addon-framework中的helloworldhelm add-on插件来举例。这个add-on插件例子是将Hub集群上集群namespace下的configmap同步到Spoke集群上。

首先我们用KinD创建2个集群，一个当Hub集群安装OCM，并将另一个作为Spoke集群，以cluster1的名字注册到Hub集群。可以参考OCM安装。


$ kubectl get mcl
NAME       HUB ACCEPTED   MANAGED CLUSTER URLS   JOINED   AVAILABLE   AGE
cluster1   true           https://localhost      True     True        17s

然后在Hub集群上安装helloworldhelm add-on插件的Add-on Manager控制器。具体步骤参考部署helloworldhelm add-on。


$ kubectl get deployments.apps -n open-cluster-management helloworld-controller
NAME                        READY   UP-TO-DATE   AVAILABLE   AGE
helloworldhelm-controller   1/1     1            1           50s

在Hub集群上我们可以看到helloworldhelm add-on插件的ClusterManagementAddOn：


$ kubectl get clustermanagementaddons.addon.open-cluster-management.io helloworldhelm -o yaml
apiVersion: addon.open-cluster-management.io/v1alpha1
kind: ClusterManagementAddOn
metadata:
  creationTimestamp: "2023-05-28T14:12:32Z"
  generation: 1
  name: helloworldhelm
  resourceVersion: "457615"
  uid: 29ac6292-7346-4bc9-8013-fd90f40589d6
spec:
  addOnMeta:
    description: helloworldhelm is an example addon created by helm chart
    displayName: helloworldhelm
  installStrategy:
    type: Manual
  supportedConfigs:
  - group: addon.open-cluster-management.io
    resource: addondeploymentconfigs
  - group: ""
    resource: configmaps

给cluster1 集群上部署helloworldhelm add-on, agent部署到Spoke集群的open-cluster-management-agent-addon namespace。


$ clusteradm addon enable --names helloworldhelm --namespace open-cluster-management-agent-addon --clusters cluster1

我们看到Hub集群上cluster1的namespace下部署了一个managedClusterAddon:


$ kubectl get managedclusteraddons.addon.open-cluster-management.io -n cluster1 helloworldhelm -o yaml
apiVersion: addon.open-cluster-management.io/v1alpha1
kind: ManagedClusterAddOn
metadata:
  creationTimestamp: "2023-05-28T14:13:56Z"
  finalizers:
  - addon.open-cluster-management.io/addon-pre-delete
  generation: 1
  name: helloworldhelm
  namespace: cluster1
  ownerReferences:
  - apiVersion: addon.open-cluster-management.io/v1alpha1
    blockOwnerDeletion: true
    controller: true
    kind: ClusterManagementAddOn
    name: helloworldhelm
    uid: 29ac6292-7346-4bc9-8013-fd90f40589d6
  resourceVersion: "458003"
  uid: 84ceac57-3a7d-442f-bc28-d9828023d880
spec:
  installNamespace: open-cluster-management-agent-addon
status:
  conditions:
  - lastTransitionTime: "2023-05-28T14:13:57Z"
    message: Registration of the addon agent is configured
    reason: SetPermissionApplied
    status: "True"
    type: RegistrationApplied
  - lastTransitionTime: "2023-05-28T14:13:57Z"
    message: manifests of addon are applied successfully
    reason: AddonManifestApplied
    status: "True"
    type: ManifestApplied
  - lastTransitionTime: "2023-05-28T14:13:57Z"
    message: client certificate rotated starting from 2023-05-28 14:08:57 +0000 UTC
      to 2024-05-27 14:08:57 +0000 UTC
    reason: ClientCertificateUpdated
    status: "True"
    type: ClusterCertificateRotated
  - lastTransitionTime: "2023-05-28T14:15:04Z"
    message: helloworldhelm add-on is available.
    reason: ManagedClusterAddOnLeaseUpdated
    status: "True"
    type: Available
  namespace: open-cluster-management-agent-addon
  registrations:
  - signerName: kubernetes.io/kube-apiserver-client
    subject:
      groups:
      - system:open-cluster-management:cluster:cluster1:addon:helloworldhelm
      - system:open-cluster-management:addon:helloworldhelm
      - system:authenticated
      user: system:open-cluster-management:cluster:cluster1:addon:helloworldhelm:agent:8xz2x
  supportedConfigs:
  - group: ""
    resource: configmaps
  - group: addon.open-cluster-management.io
    resource: addondeploymentconfigs

在Hub集群上的cluster1 namespace下，我们还可以看到部署add-on agent对应的manifestWork。


$ kubectl get manifestwork -n cluster1
NAME                            AGE
addon-helloworldhelm-deploy-0   7m18s

在Spoke集群cluster1上，我们可以看到agent部署在了open-cluster-management-agent-addon namespace下, agent通过绑定hub的kubeconfig来访问Hub同步configmap。


$ kubectl get deployments.apps -n open-cluster-management-agent-addon
NAME                   READY   UP-TO-DATE   AVAILABLE   AGE
helloworldhelm-agent   1/1     1            1           8m17s

$ kubectl get secret -n open-cluster-management-agent-addon
NAME                                  TYPE                                  DATA   AGE
helloworldhelm-hub-kubeconfig         Opaque                                3      8m17s

OCM add-on最新的改进和计划

在最新发布的OCM v0.11.0版本中，我们对add-on进行了很多功能的增强：

在Hub集群上有专门的addon-manager 组建来管理add-on插件的配置和生命周期。
特别增强了add-on生命周期的管理，升级了ClusterManagementAddon 和 ManagedClusterAddOn这两个API，用户可以通过和Placement结合对指定集群上的add-on进行滚动升级和金丝雀升级。
我们还在设计一种新的add-on API AddonTemplate 来让用户不用进行代码开发就可以轻松实现自己的add-on插件的部署安装。
